最常规的使用系列是 CR80 和 AD90。
CR80 的使用面广，针对各类型的门窗或幕墙（含呼吸式幕墙）外遮阳。优点是进入国内较早，被最大程度的认识和使用，
价格合适。缺点是抗风性不够理想。
C50.C60.C80 是主要针对呼吸时幕墙或室内外窗户遮阳，应用面稍窄，用量较小，主要是针对窗饰遮阳行业的专业客户及少
量别墅零售业主。

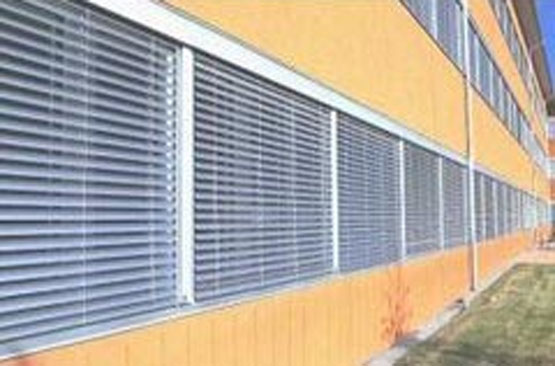

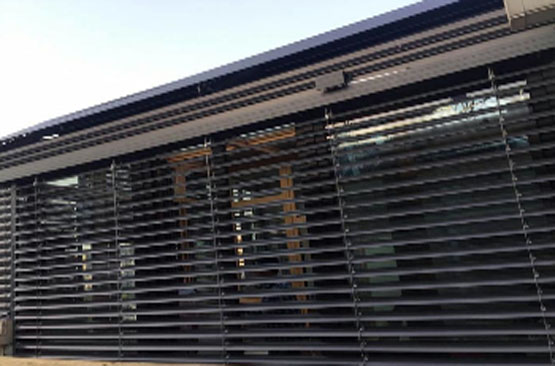

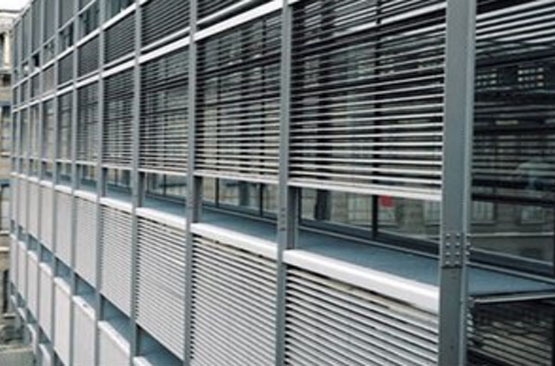

80mm 铝合金百叶帘系统是高强度高负荷专门用于室外的铝合金百叶帘系统, 可广泛使用于厂房, 医院, 学校, 商业建筑等。具有非常优越的耐候性和抗风能力。
产品的特点:
ü 达到同类产品中最佳的阳光屏蔽率 0.14
ü 当产品安装在室外时, 可阻隔 92%的能量
ü 使室内保持较低的温度, 改善工作环境
ü 通过调节叶片达到完美的光线控制
ü 保护窗户免受恶劣天气的影响
ü 抗风和抗恶劣天气的性能特别适合所有面积较大的窗户
ü 选用高质量的原材料, 精密的加工和表面处理能够保证产品经久耐用
ü 可选择不同颜色的铝合金叶片达到吸引人的立面效果
ü 马达控制可以和光控/风控传感系统相结合
最大应用尺寸:
规格尺寸
最大宽度
最大高度
最大面积(马达)
80mm
3.6 米
5 米
18 平方米
铝合金叶片 5154H19(AlMg3.5):
铝片是根据欧洲铝工业协会标准而生产的铝镁锰硅(AlMg3.5)化学合成的合金材料
化学成份组成:
3.0-3.5% Magnesium(Mg) 镁
About 0.3%
Manganese(Mn) 锰
About 0.4% Iron(Fe) 铁
About 0.2%
Silicon(Si) 硅
其他微量元素(包括 Cu 铜, Cr 铬, Ti 钛, Zn 锌等)
铝合金叶片烤漆工艺:
上油漆前的表面预处理是通过连续的工艺过程来获得清洁的铝片表面。铝片表面覆盖了一层很薄的 E-CLPS 2100 涂层来改善油漆在铝合金表面的附着力和防止腐蚀。
表面处理使用的原料不含铬。油漆是高质量的聚酯漆不含铅。铝合金叶片选特殊铝镁合金材料，并用独特的工艺对铝合金卷材进行加工以保证原材料质量的稳定。我们
通过铝合金的表面化学处理和采用高质量的油漆进行珐琅烤漆来达到产品的颜色真实，亮丽。因此在产品的生产和使用过程中铝合金叶片不易变形，漆面牢固经久如新。
铝片的物理特性
铝镁合金 Alloy3.5
AlMg3.5
极限抗拉强度 UTS
370-380N/mm2
屈服(抗弯)强度 YS
350-370 N/mm2
韧度 Temper
H19
质量控制方法:
油漆厚度
测试方法 ECCA T1
基本色
每一侧 11-16um
颜色的差异
测试方法 ECCA TH
非金属颜色
E=±1
基本颜色
L=±1
色牢度
测试方法 ISO 2409（用思高 Scotch 胶带）
1 将压弧铝片用湿布条包裹并贴上胶带, 在 80ºC 条件下保持 3 小时, 表面不起粘。基本颜色油漆，等级 0-1。
2 将压弧铝片用湿布条包裹并放入封闭容器中，在 80ºC 条件下保持 48 小时，表面不起粘。
3（1 毫米）宽的格栅刮痕，用胶带拉油漆不剥落
4 弯曲试验（2 吨） 测试方法 ASTM D4145
5 沸煮试验，在水中沸煮 1 小时不起泡
6 （2 毫米）宽的格栅刮痕，在水中沸煮半小时不剥落
系统配件技术参数：
61.4040.xxxx
80 mm 铝片, 压弧带卷边, 烤漆前厚度(0.40 mm)
64.2305.0000
80mm 铝片保护片, 聚丙烯
62.1629.xxxx
顶轨, 钢镀锌, 珐琅烤漆, 尺寸 57x51mm (户外专用)
64.3007.0010
铝片提绳孔塑料保护片, 聚乙烯
65.6201.0010
铝片侧轨导向滑动片, 聚酰胺
64.2218.0000
顶轨端盖, 聚乙烯
74.6401.0000
底轨, 阳极氧化铝
64.2220.0010
底轨端盖, 聚酰胺
65.5902.0010
底轨侧轨滑动片, 聚甲醛
74.0201.0000
侧轨, 阳极氧化铝
64.6501.0049
侧轨静音塑料条, 聚乙烯
64.2760-2764.0000
侧轨安装码, 铝
67.1000.0058
“Texband”户外专用提升绳, 特殊聚酯纤维 (专利涂层)Dimensions (尺寸): 6mmx0.28mm Tensile strength(抗拉强度): 6mmx0.28mm > 750 NEdge abrasion (绳边耐磨性): 大于 100,000 次上下升降
Texband 特殊涂层防止提绳老化脆裂产品特点:
1.高耐摩擦性能 (Very high abrasion resistance)
2.有效的抗紫外涂层保护(Efficient UV protection)
3. 严格控制的厚度公差 ( 在 1/100mm 的范围内) (Guaranteed thickness tolerance (in the 1/100 mm range) )
4.在非常薄的厚度下具有高抗拉强度(High tensile strength in spite of small thickness) 5.耐腐蚀性(Resistant to rotting)
6.极长的工作寿命( Extremely long working life)
64.2513.0010
梯绳固定扣,
聚酰胺
64.2903.0000
提绳固定扣,
钢镀锌
68.8610.5022
户外专用梯绳, 特殊聚酯纤维
技术参数:
1.梯绳误差(54 格,0.1 牛拉力):
小于 5.0
毫米
2.宽度误差：
小于 1.0 毫米
3.伸缩率(预负荷 0.1 牛)拉力 100 牛,瞬间值:
小于 2.0%
4.(单绳)抗拉强度:
大于 600
牛
5.收缩率(沸水中 10 分钟):
小于 2%
产品特点:
1.100%高强度聚酯纱线
2.非常低的收缩率
3.尺寸精确
4.梯绳宽度一致
5.严格的质量控制
6.抗紫外线老化和防水
7.闭合度好
8.较多的颜色/尺寸选择
64.4501.0000
梯绳固定夹,镀锌钢
