机翼(梭形)百叶

 提示:点击图片可以放大

 梭形遮阳百叶系列产品是一种新兴的室内外遮阳产品,产品集遮阳与建筑装饰于一 体,具备现代建筑中注重的节能、环保、美观等特点。在国外已经非常风行普 遍在国内尚属起步开拓阶段。
   梭形遮阳百叶系列产品采用铝合金、高分子PCTC材料作叶片,高强度、免维 护,与传统遮阳织物相比,调光性能更优越;系统用于户外建筑遮阳时,节能 效果远非室内遮阳系统可比。

   梭形遮阳百叶系统均采用电机连杆驱动方式,高精准同步驱动叶片调整角度,结 构科学、性能稳定可靠,整个系统投入使用后基本不需维护,使用成本低。

机翼(梭形)百叶
     叶片双层中空结构,高张力、高强度,完全关闭时兼具部分防盗功能; 隐藏式连杆驱动,叶片转角在0°—105°可调,调光性能优越;叶片在 90°时有最大通风量,叶片在15°—25°时,外面看不到室内,具有优良隐秘效果; 叶片与联杆之间有密封的卡槽、毛刷,叶片之间有密封卡槽,完全关闭时,双层中空结构能保持室内温度,隔绝室外高温,降低外界噪音30分贝以 上,具隔热、防尘、遮雨、防蚊功能;

    采用直流电机驱动,可与楼宇智能控制系统、消防控制中心实现联动结 合;

    产品具有精密性、可靠性特点,适合成品化生产,可水平、立面安装;用 于窗户、间隔、屋顶及建筑物外遮阳。


性能概述

     叶片说明 : 叶片采用梭形叶片,其结构选用优质铝合金整体成型,表面喷涂防氧化处理,可以根据客户需要选择喷涂颜色。 叶片两端采用铝合金加工制成封口板外露有牵拉臂,牵拉臂类似飞机尾翼形状,与铝合金叶片用螺栓安装牢固,牵拉臂端装有旋转轴,用于安装 传动杆。叶片长度方向可嵌一些橡胶垫或橡胶条,避免叶片转动闭合时发生金属 磨擦和撞击。

      电动遮阳百叶特点: 叶片呈梭形,双弧面,造型优美,具高科技质感,叶片截面大且为中空结构、强度高,符合外墙百叶韧度及延展性要求,适合大跨度使 用,能起到保护玻璃幕墙的作用;

叶片呈轻微的弧形,闭合时减少正向风压的压力,不受风力影响的 遮阳控制,叶片转角在0°—105°可调,可以根据太阳的照射角度来调 整叶片的角度,从而达到遮阳调光的最佳效果;

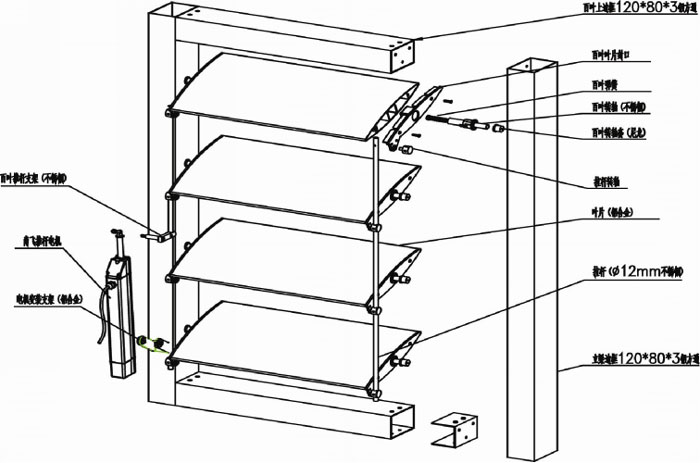

隐藏式电机或外置式电机联杆推动,结构科学,能轻松的安装组 合,有可靠的质量保证;

可水平或立式(含固定)安装,适用于各种现代建筑的大型玻璃幕墙 和玻璃天顶、平面、立面和斜面建筑室内外遮阳;结构宏伟大气,叶片 颜色可根据设计师或业主要求选择,完美配合建筑装饰,为大型建筑室 外遮阳的最佳选择。

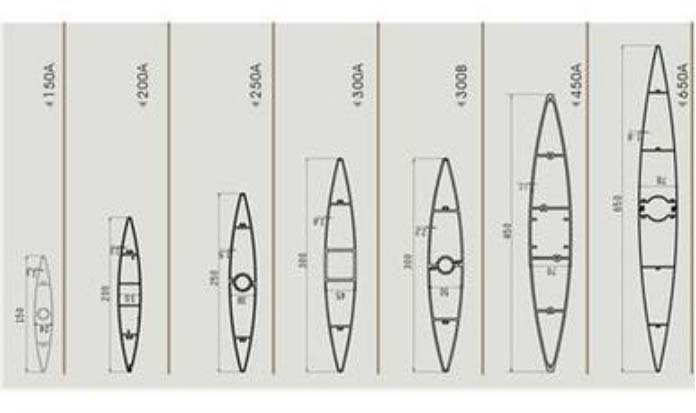

叶片技术参数



1、表面处理:氧化、碳化(可按客户要求订做)
   a.表面处理采用阳极氧化:其氧化膜厚度标准为0.02mm~0.05mm,执行标准:GB 5237.2-2004

   b.表面处理采用氟碳喷涂:其喷涂层厚度标准为0.05mm~0.08mm,执行标准: GB 5237.5-2004

2、铝材基材:采用6063铝合金热挤压型材:执行标准:GB 5237.1-2004

侧轨技术参数:

1、支重: 17.5~17.7Kg/6.0m

2、表面处理:氧化、碳化(可按客户要求订做)

   a.表面处理采用阳极氧化:其氧化膜厚度标准为.02mm~0.05mm,

执行标准:GB 5237.2-2004

   b.表面处理采用氟碳喷涂:其喷涂层厚度标准为.05mm~0.08mm,

执行标准: GB 5237.5-2004

3、铝材基材:采用6063铝合金热挤压型材:执行标准:GB 5237.1-2004

电机参数:

尚飞推杆电机 推力/张力 : 450 N

限位开关形式: 微动开关

防护等级: IP 55

行程: 可调行程   70 mm  200 mm  300 mm   500 mm
控制方式:

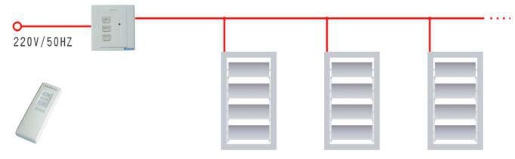

集中总控:适用电机: D16Fce、 AZ650A、AZ800A、 AZ1000A,
多台电机可以直 接并联,通过一个无线/红 外控制器实现控制和遥控


风光总控:适用电机: D16Fce、 AZ650A、AZ800A、 AZ1000A,
     每台电机使用一 个带IB接口的无线单路控 制器实现分控,整体通过 风光感应器和控制器实现 群控

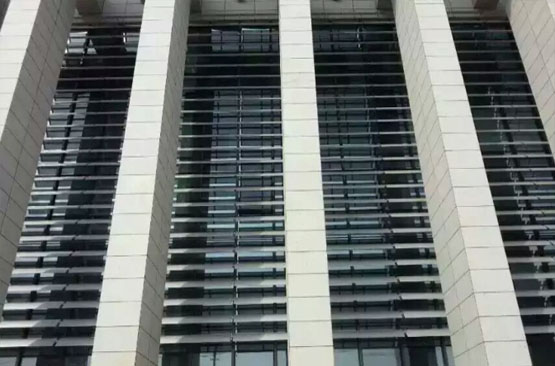

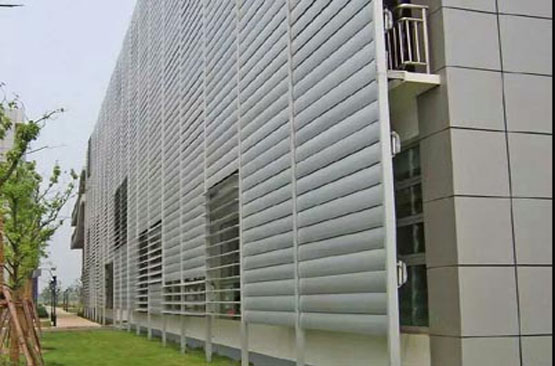

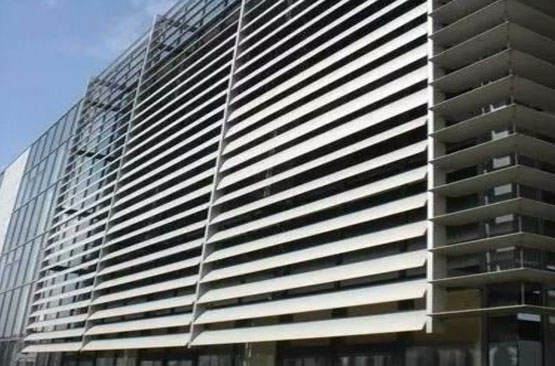

案例实景:

机翼(梭形)百叶
